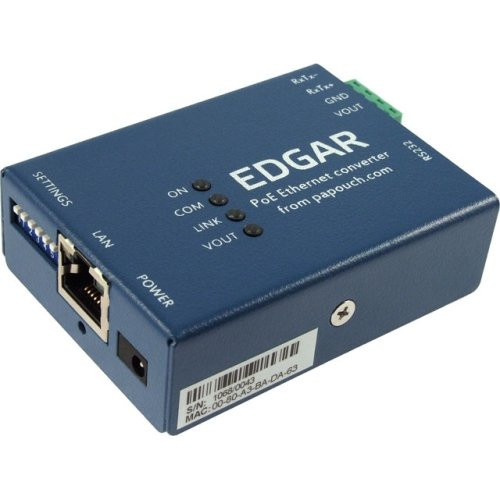

Převodník Ethernetu na RS232 nebo RS485 s PoE

Použití ethernetového konvertoru s PoE

• Připojení zařízení komunikujících sériovou linkou k Ethernetu.
• Komunikace se vzdálenými zařízeními přes Internet.
• Snadné rozšíření Vašich stávajících zařízení o připojení k počítačové síti.
• Úspora kabeláže – připojení napájení i Ethernetu jediným kabelem.

Vlastnosti Edgara

• Převodník sériové linky RS232 nebo RS485 na Ethernet
• Software pro vytvoření Virtuálního sériového portu na PC
• Napájení standardem PoE nebo z externího zdroje (11 až 58 V)
• PoE standard dle IEEE 802.3af
• Lze napájet i pomocí „pasivního PoE“ z rozsahu 44 až 57 V
• Napájení je galvanicky oddělené od ostatních částí zařízení
• Výstup napájení 5, 9, 12 nebo 24V pro připojené zařízení. Výstup jde ovládat na dálku.

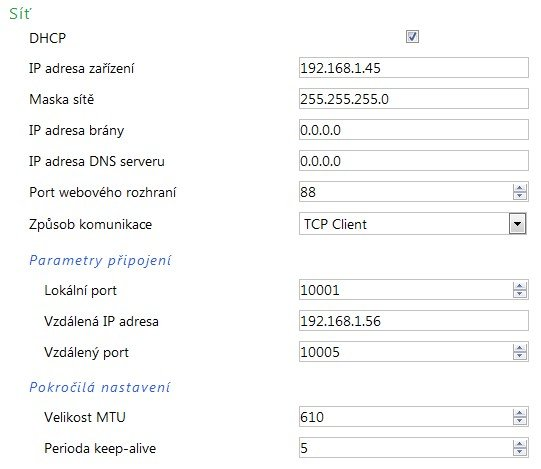

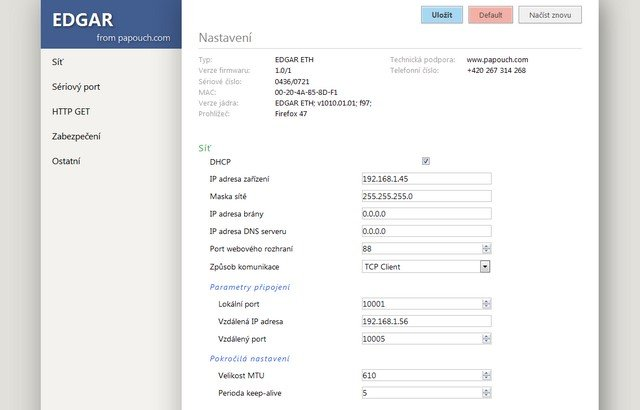

• Snadná konfigurace pomocí webového rozhraní

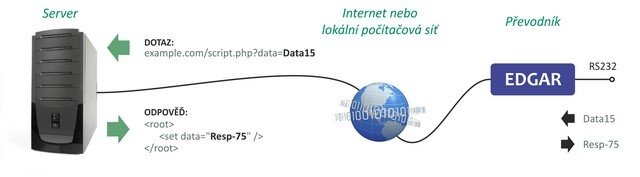

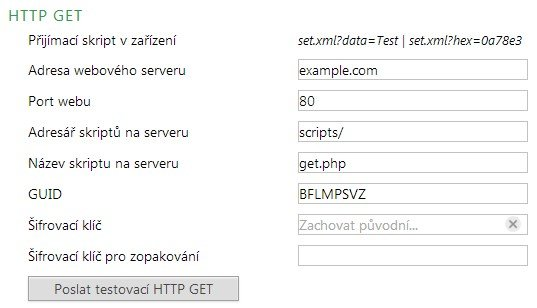

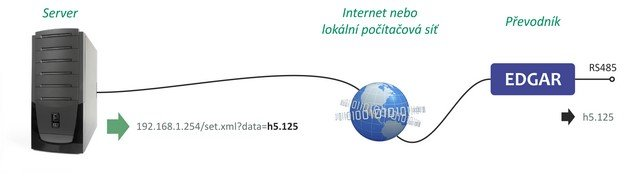

• Protokoly TCP, UDP a HTTP GET

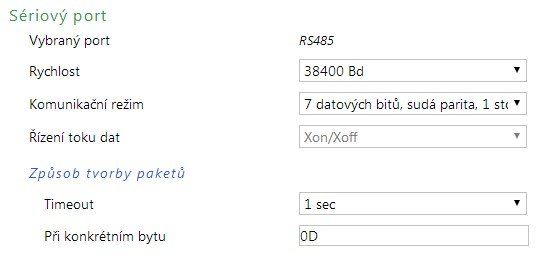

• Přepínatelné rozhraní RS232 nebo RS485 (přepínání spínačem na boku)

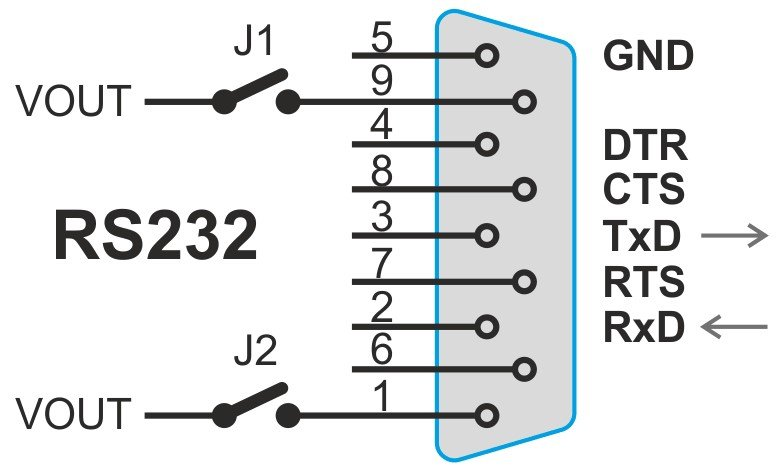

• Použité signály RS232: RxD, TxD, RTS, CTS, GND

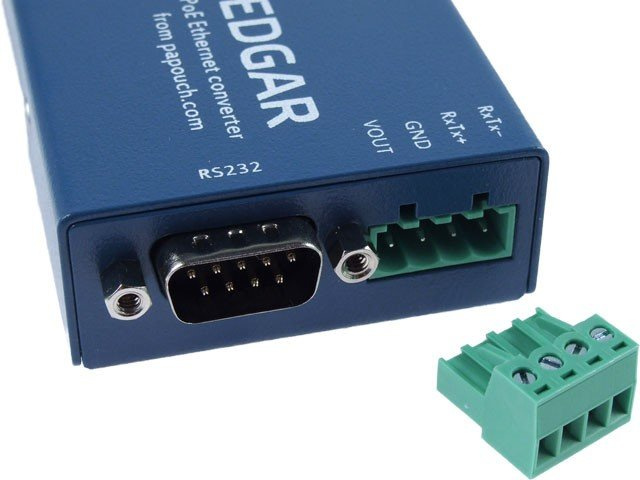

• Použité signály RS485: RxTx+, RxTx-

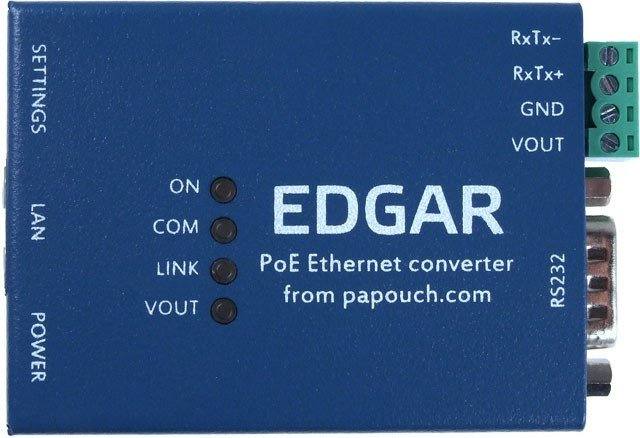

• Indikace napájení, přenosu dat, připojení a aktivity sítě

Výstup napájení VOUT

Výstup napájení VOUT slouží typicky pro situaci, kdy je převodník napájen z PoE. Výstupem VOUT je napájené zařízení připojené k převodníku - ani pro připojené zařízení tak není potřeba napájení zdroj.

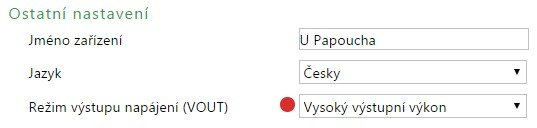

Výstup je stejnosměrný a velikost výstupního napětí se volí pomocí spínačů na boku převodníku. Nezávisle lze výstup ovládat ve smyslu zapnutý/vypnutý přes webové rozhraní převodníku. Velikost výstupního napětí se volí spínači na boku převodníku mezi těmito rozsahy:

• 5 V/max. 630 mA
• 9 V/max. 350 mA
• 12 V/max. 260 mA
• 24 V/max. 130 mA
