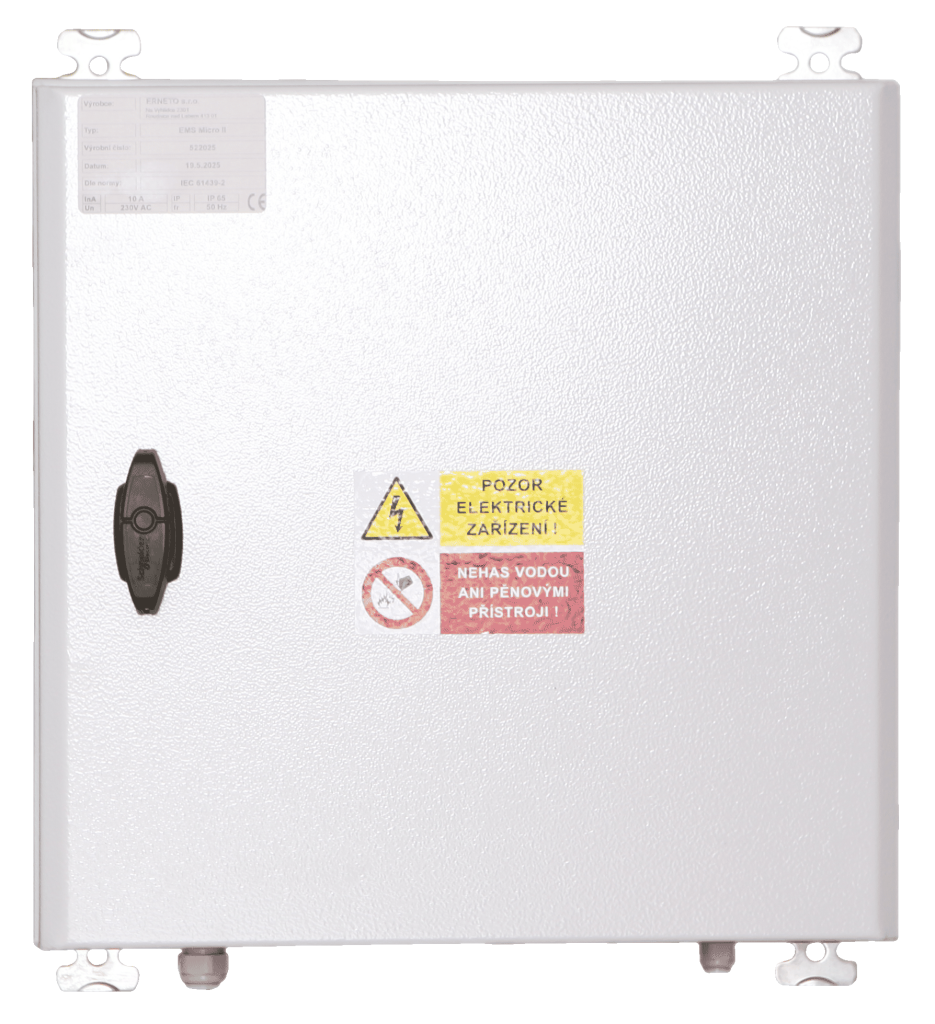

Rozvaděč EMS Micro bez elektroměru a 2x RS-485

Rozvaděč systému energetického řízení (EMS) s řídicí jednotkou Tecomat Foxtrot 2, příslušenstvím a variantně i elektroměrem (nepřímé měření). Rozvaděč neobsahuje řídicí SW, který je možné sestavit konfigurátorem iCOOL 4 (certifikovaní partneři) nebo jej volně naprogramovat ve vývojovém prostředí Mosaic (licence Mosaic je v ceně rozvaděče).

Vhodné pro připojení následujících zařízení:

• Síťové střídače (Modbus RTU/TCP)
• Hybridní střídače (Modbus RTU/TCP)
• Bateriová úložiště (Modbus RTU/TCP)
• Nabíječky elektromobilů (Modbus RTU/TCP)
• Elektroměry (Modbus RTU/TCP)

Pro další informace související s řídicím SW iCOOL 4 kontaktujte společnost EnergoStation s.r.o. (energetika) nebo ICT EXPERT s.r.o. (tepelné soustavy apod.).

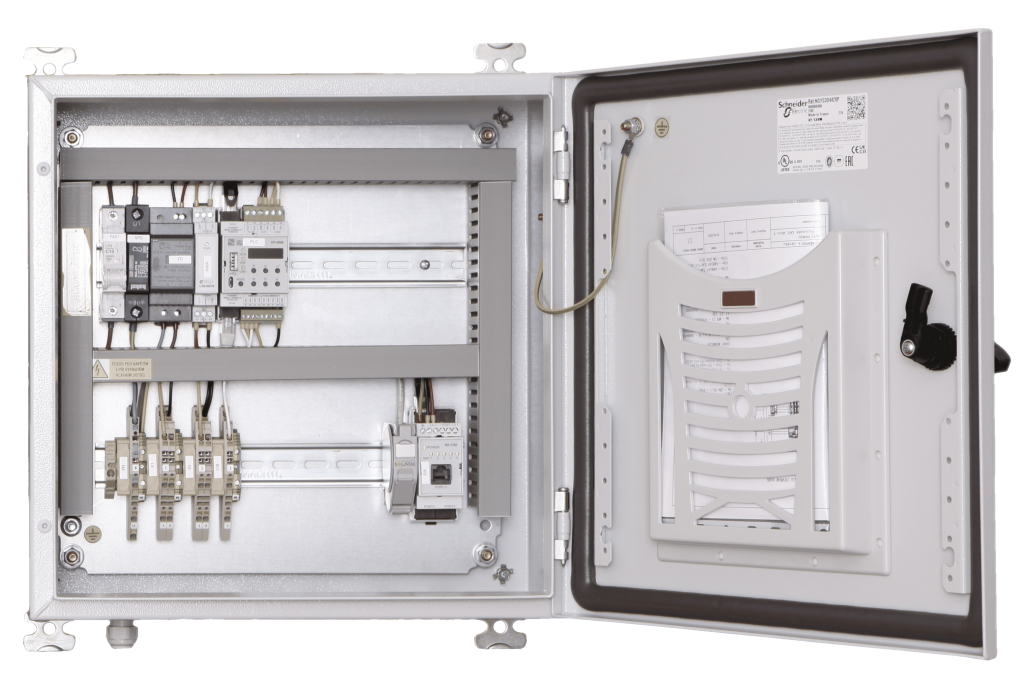

Obsah rozvaděče:

Varianta EMS-MICRO (bez elektroměru):

• Řídicí jednotka CP-2090 iCOOL ready
• Rozšiřující modul 2x RS-485
• Napájecí zdroj 85-264VAC/24VDC, 1.5A
• Oddělovač CIB sběrnice C-BS-0001M pro připojení detektorů SafetyPack nebo rozšiřujících modulů
• ETH switch 5x 10/100baseTX SX-1162
• Jistič LTN 10C-1
• Přepěťová ochrana HSA-275 1+0

Varianta EMS-COMPACT-EM (s elektroměrem 333mV):

• Řídicí jednotka CP-2091 iCOOL ready
• Elektroměr C-EM-0300M
• Rozšiřující modul 2x RS-485
• Napájecí zdroj 85-264VAC/24VDC, 1.5A
• Oddělovač CIB sběrnice C-BS-0001M pro připojení detektorů SafetyPack nebo rozšiřujících modulů
• ETH switch 5x 10/100baseTX SX-1162
• Jistič LTN 10C-1
• Přepěťová ochrana HSA-275 1+0
• Páčkový vypínač MSO-20-3
• Pojistkový odpínač OPVP10-3

Varianta EMS-COMPACT-SML (s elektroměrem x/5A):

• Řídicí jednotka CP-2091 iCOOL ready
• Rozšiřující modul 2x RS-485
• Multimetr SML 133 S 230 X/5A RR 4
• Napájecí zdroj 85-264VAC/24VDC, 1.5A
• Oddělovač CIB sběrnice C-BS-0001M pro připojení detektorů SafetyPack nebo rozšiřujících modulů
• ETH switch 5x 10/100baseTX SX-1162
• Jistič LTN 10C-1
• Přepěťová ochrana HSA-275 1+0
• Páčkový vypínač MSO-20-3
• Pojistkový odpínač OPVP10-3

Svorky rozvaděče:

• Napájení 230V
• Nepřímé měření MTP (pouze varianta s elektroměrem)
• ETH 1 napojený na 5 portový ETH switch (pro připojení Modbus TCP zařízení)
• ETH 2 pro připojení LAN s přístupem k internetu (DHCP klient)
• RS-485 1 (D1-2) u varianty EMS-COMPACT-SML využitý pro Multimetr SML
• RS-485 2 (D3-4)
