SC-1101
SC-1101 1x RS-232/RS-485 rozhraní Více informací
Skladem
3 484Kč
4 216Kč
včetně DPH
- DPH:
- 21 %
SC-1101 1x RS-232/RS-485 rozhraní
Modul SC-1101 je systémový komunikační modul umožňující rozšíření centrální jednotky o další sériový kanál podporující režimy UNI a PC.
Podrobnější popis sériových komunikací a jejich použití je uveden v samostatné příručce Sériová komunikace programovatelných automatů TECOMAT - model 32 bitů (obj. č. TXV 004 03.01).
Parametry komunikace se nastavují ve vývojovém prostředí Mosaic v rámci projektu.
Centrální jednotky TECOMAT FOXTROT umožňují připojit až 6 systémových komunikačních modulů SC-1101 a SC-1102, které obsazují kanály CH5 - CH10. Je třeba mít na paměti, že vzhledem k přenosové kapacitě sběrnice TCL2 jsou tyto sériové kanály vhodné na datově a časově méně náročné komunikace.
Modul SC-1101 obsahuje 1 sériový kanál s vedle sebe vyvedenými rozhraními RS-232 a RS-485. V jednu chvíli je možné používat pouze jedno z těchto rozhraní.
Modul SC-1101 je systémový komunikační modul umožňující rozšíření centrální jednotky o další sériový kanál podporující režimy UNI a PC.
Podrobnější popis sériových komunikací a jejich použití je uveden v samostatné příručce Sériová komunikace programovatelných automatů TECOMAT - model 32 bitů (obj. č. TXV 004 03.01).
Parametry komunikace se nastavují ve vývojovém prostředí Mosaic v rámci projektu.
Centrální jednotky TECOMAT FOXTROT umožňují připojit až 6 systémových komunikačních modulů SC-1101 a SC-1102, které obsazují kanály CH5 - CH10. Je třeba mít na paměti, že vzhledem k přenosové kapacitě sběrnice TCL2 jsou tyto sériové kanály vhodné na datově a časově méně náročné komunikace.
Modul SC-1101 obsahuje 1 sériový kanál s vedle sebe vyvedenými rozhraními RS-232 a RS-485. V jednu chvíli je možné používat pouze jedno z těchto rozhraní.
 |

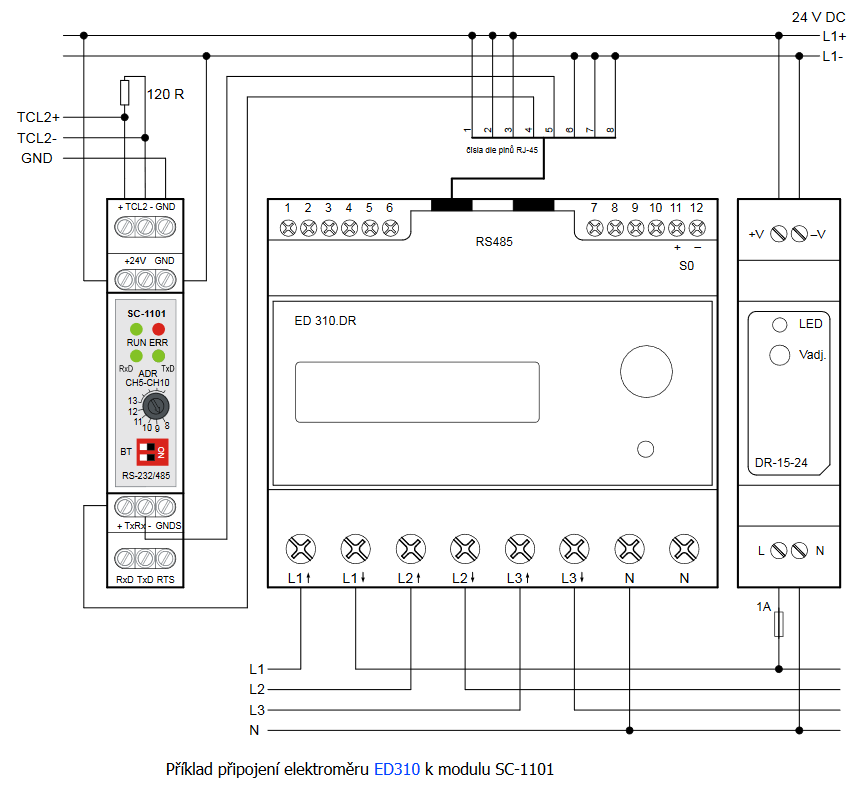

TXN11101_SC-1101_ED310 V01.png | 61.21 kB | Stáhnout soubor | |
 |
TXV11101_SC-1101_U01_ce.pdf | 121.74 kB | Stáhnout soubor | |
|
TXN11101_SC-1101_M01_000.dwg | 54.46 kB | Stáhnout soubor | |
 |
TXN11101_SC-1101_M01_000.dxf | 83.2 kB | Stáhnout soubor | |
|
C06 024_07cz22_Foxtrot_2021_03_01.pdf | 700.41 kB | Stáhnout soubor | |
|
TXV11101.01_SC-1101_U01_cs.pdf | 1.02 MB | Stáhnout soubor | |
|
C06 024_07eng21_Foxtrot_2018_09_09.pdf | 288.28 kB | Stáhnout soubor | |
|
TXV11101.03_SC-1101_U01_ru.pdf | 1.03 MB | Stáhnout soubor |
